Desenho de portas e janelas

1.1 Esquema de uma porta comum (Pivoteada):

Onde:

L = Largura da Porta;
0,03 = Espessura;
0,10 = Distância entre a porta e a parede;

1.2 Como desenhar uma porta (no exemplo L = 0,80).

Passo 1. Distancie a porta da parede:

Digite o comando "L", seguido de [ENTER]

Clique no ponto da parede de onde deseja afastar a porta;

Leve o mouse até a direção contrária

Digite o valor 0.10 (10 cm), seguido de [ENTER];

"Desça" o mouse até a reta "abaixo" e clique (é necessário ter a opção "perpendicular ativada no Osnap)

Passo 2. Defina o Tamanho da porta.

Digito o comando "O", seguido de [ENTER]

Insira o comprimento do deslocamento (no exemplo L = 0,80)

Clique na linha recém criada (Passo anterior)

Leve o mouse a direção contrária e clique;

Pressione [ESC] para sair da ferramenta

Passo 3. Remova as linhas inexistente.

Digite o comando "TR", seguido de [ENTER]

Clique nas duas retas criadas (passos 1 e 2)

Pressione [ENTER]

Selecione as duas retas (ou de uma vez ou individualmente)

Pressione [ESC] para sair da ferramenta

Passo 4. Desenhe a Porta.

Digite o comando "PL", seguido de [ENTER]

Clique na extremidade mais interna da abertura recém criada (passo 3)

Mova o mouse para cima digite a largura da porta (no exemplo L = 0,80) depois [ENTER]

Mouse para a direção da abertura e digite 0.03 (espessura), seguido de [ENTER]

Complete o polígono;

Passo 5. Demonstre a trajetória de abertura da porta.

Vá até o menu interativo, clique segure o botão direito nas opções de arco;

Escolha START END DIRECTION,

Clique no topo de sua porta, na outra extremidade do vão, leve o mouse pra cima e clique novamente.

2.1 Esquema de uma Janela comum:

Onde:

L = Largura da Janela;
e = Espessura [PAREDE];
d1 = Distância da referência para janela;
0,03 = Espessura [JANELA];

2.2 Como desenhar uma Janela

*No exemplo: L = 1,20m | d1 = 1,00m | e = 0,15

Passo 1. Distancie a janela da parede:

Digite o comando "L", seguido de [ENTER]

Clique no ponto da parede de onde deseja afastar a janela;

Leve o mouse até a direção contrária

Digite a distância (d1), seguido de [ENTER]

Suba o mouse e clique na linha mais externa da parede;

Passo 2. Defina o comprimento da janela:

Digite o comando "O", seguido de [ENTER];

Insira o comprimento (L) da janela, seguido de [ENTER];

Clique na linha criada no procedimento anterior;

Leve o mouse a direção desejada e clique;

Precione [ESC] para sair da ferramenta;

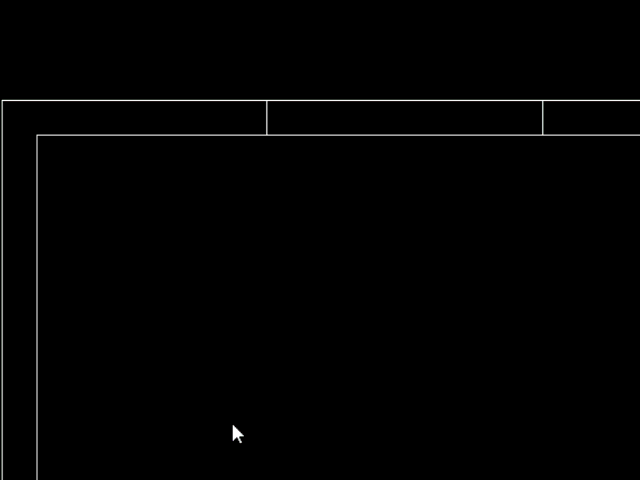

Passo 3. Desenhe "a janela":

Digite o comando "L", seguido de [ENTER];

Desenhe uma linha entre os midpoints criados nos procedimentos 1 e 2;

Digite o comando "O";

Digite 0,015 (metade da espessura da janela), seguido de [ENTER]

Clique na linha de cima (original), surgirão três pontos azuis;

Clique no ponto do meio e leve o mouse para cima.

Digite 0,015, seguido de [ENTER]
