Principais ferramentas

As ferramentas no AutoCAD podem ser utilizadas ou através de comandos ou de cliques em seus ícones. O guia abaixo se dedica apenas ao uso por atalhos (para acostumá-los desde cedo com esse método muito mais ágil).

---

Índice
1- Line
2- Polyline
3- Trim (2 modos)
4- Extend (2 modos)
5- Offset
6- Chamfer (2 modos)
7- Fillet
8- Rectangle

---

Line [Voltar ao índice]

Utilidade: Desenhar linhas.

Modo de Uso:

- Acesse a ferramenta através do comando "L" seguido de [ENTER];

- Clique apenas uma vez na área de trabalho do CAD (para definir a origem);

- Aponte o mouse para a direção desejada;

- Digite o comprimento da reta;

- Escolha uma nova direção [e repita o procedimento];

- Para sair da ferramenta pressione [ESC];

---

Polyline [Voltar ao índice]

Utilidade: Semelhante a linha, porém cada nova linha desenhada ajuda a compor um único objeto na visão do programa (experimente fazer o mesmo desenho com as duas ferramentas e depois os selecione)..

Modo de Uso:

-Acesse a ferramenta através do comando "PL" seguido de [ENTER];

- Clique apenas uma vez na área de trabalho do CAD (para definir a origem);

- Aponte o mouse para a direção desejada;

- Digite o comprimento da reta;

- Escolha uma nova direção [e repita o procedimento];

- Para sair da ferramenta pressione [ESC];

---

Trim [Voltar ao índice]

Utilidade: Apagar um excesso existente entre a interseção de pelo menos duas linhas;

Modo 1 (modo livre):

-Digite "TR";

-Aperte [ENTER] e [ENTER] de novo;

*Sim, aperte [ENTER] duas vezes!

-Clique na reta (ou retas) que deseja, parcialmente, apagar;

-Para sair da ferramenta pressione [ESC];





- Digite "TR", seguido de [ENTER] (apenas 1);

- Clique na reta que quer usar como referência, e precione [ENTER]. Isto definirá o ponto de parada para o encurtamento da outra reta;

- Clique na reta que deseja apagar (parcialmente)

- Para sair da ferramenta precione [ESC];

---

Extend [Voltar ao índice]

Utilidade: Prolongar uma linha, contanto que exista um ponto de parada.

Modo 1 (modo livre):

- Digite "EX";

- Aperte [ENTER] e [ENTER] de novo;

*Sim, aperte [ENTER] duas vezes!

- Clique na reta (ou retas) que deseje prolongar;

- Para sair da ferramenta precione [ESC];





Modo 2 (delimitando o ponto parada):

- Digite "TR", seguido de [ENTER] (apenas 1);

- Clique na reta que quer usar como referência, e precione [ENTER]. Isto definirá o ponto de parada para o alongamento da outra reta;

- Clique na reta que deseja prolongar

- Para sair da ferramenta precione [ESC];

---

Offset [Voltar ao índice]

Utilidade: Criar uma linha (ou polilinha) de mesmo comprimento e inclinação (paralela) a uma distância previamente especificada.

Modo de Uso:

- Acesse a ferramenta através do comando "O" seguido de [ENTER];

- Digite o valor desejado para o deslocamento, seguido de [ENTER];

- Clique na reta que deve ser copiada;

- Escolha uma direção e clique novamente;

- Para sair da ferramenta precione [ESC];

---

Chamfer[Voltar ao índice]

Utilidade: Unir duas linha inclinadas. É necessário que elas possam se unir com um possível ou prolongamento ou encurtamento.

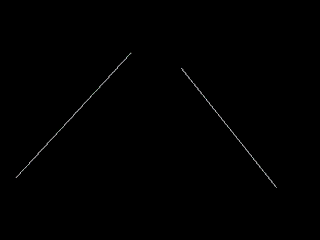

Situação 1 - Unidas após prolongamento:

- Digite "CHA", seguido de [ENTER];

- Clique nas duas linhas (uma de cada vez) não importando a ordem.










Situação 2 - Unidas após encurtamento de reta(s):

- Digite "CHA", seguido de [ENTER];

- Clique nas duas linhas (uma de cada vez) não importando a ordem.

---

Fillet [Voltar ao índice]

Utilidade: Semelhannte ao Chamfer, porém, desta vez, quando as linhas são unidadas de forma suave com a presença de um arco (de raio definido: R).

Modo de Uso:

- Acesse a ferramenta através do comando "F" seguido de [ENTER];

- Digite "R", seguido de [ENTER];

- Digite o comprimento do arco a ser gerado (o raio do arco não pode ser maior que a menor das retas);

- Clique nas duas linhas (uma de cada vez) não importando a ordem.

---

Rectangle [Voltar ao índice]

Utilidade: Desenhar retângulos (Com um nome desses...)

Modo de Uso:

- Digite "REC" seguido de [ENTER];

- Digite o símbolo "@" ([SHIFT] + 2);

- Insira o comprimento horizontal do retângulo;

- Insira o símbolo "," (Vírgula);

-Insira o comprimento vertical do retângulo;

-Aperte a tecla [ENTER];
